6.主要功能

6.1計量功能

6.1.1 計量有功和無功電能并存儲其數據。

6.1.2 電能按正,、反向有功電量和無功總電能分別計算,、顯示、轉存,。

6.1.3 正向、反向有功和無功用電,，反復斷電,、上電操作都不影響電能表的準確性；

6.1.4 指示燈

當有電量脈沖信號時,，點亮脈沖指示燈（有功和無功各有一只指示燈）約80±20ms,。

1.概述

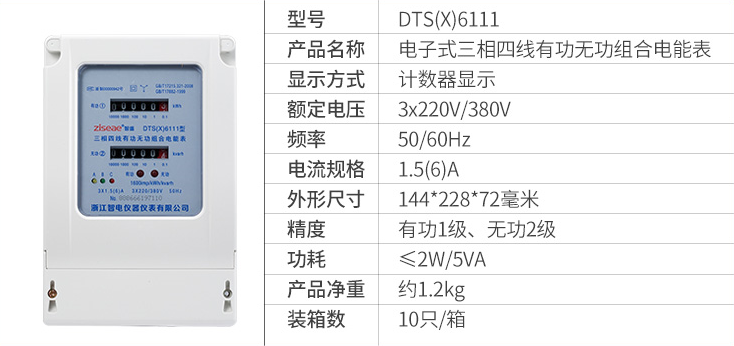

    DTS(X)6111、DSS(X)6111型三相電子式有功無功組合電能表（以下簡稱電能表）,，是為了適應電網改造設計開發的有功,、無功組合式電能表。它具有較高的準確度和可行性,。本產品制造標準符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》,、GB/T17215.323-2008、DL/T614-1997《多功能電能表》,、DL/T645-1997《多功能電能表通信規約》等電力行業標準對三相靜止式電能表全部技術要求,，是對需要進行無功電量考核的企業、變電站或電廠理想的選擇,，亦適合輸配電或配網自動化用表,。本產品可供計量參比頻率為50Hz電網中的三相交流有功和無功電能，并能進行正,、反向電能計量和紅外及RS485通訊功能,。其特點是精度高、可靠性好,、寬負荷,、低功耗、誤差曲線平直、抗干擾能力強,。

2,、工作原理

2、1 電能計量單元工作原理

電能計量單元工作原理

   被計量的每一相電能的電流通過互感器采樣得到電壓信號,再通過ATT7026A芯片內部的差放電路將電壓信號放大,放大的信號經過A/D轉換成與其成比例的數字信號,再經過高通濾波去除信號中的直流分量后進入數字乘法器的一個輸入端,。被計量的電能電壓信號經過電阻分壓取樣,，通過

ATT7026A芯片內部的差放電路將信號放大，再經過A/D轉換成與其成比例的數字信號,，進入數字乘法器的另一個輸入端與電流通道的信號進行乘法運

算,，完成被計量電能的瞬時功率測量。每相輸出瞬時功率通過數字低通濾波器,進行積分處理,，然后進行絕對值累加后進入"數字/頻率"轉換器,，經過分頻電路輸出的脈沖經過隔離后送入CPU單元進行處理，分別記錄有功和無功的總電量及有功反向電量,。

3.2 CPU單元工作原理

電能計量單元輸出的高頻脈沖通過兩個光電耦合器,，一路作為無源脈沖輸出用于出廠檢驗和用戶對電能表進行校驗；另一路送到CPU芯片進行數據處理,。CPU在系統（電能表程序）指令下,，根據數據存儲器中的記憶及儀表常數計算出有功和無功的電量值，再轉存到內部存儲器中,，存儲的數據既可以通過LCD顯示,， 又可以通過紅外和RS485兩種通迅方式輸出。

3.技術指標

 ·參比頻率：50Hz,；

   ·參比電壓：三相四線 3X220/380V,、3X57.7/100V;

 三相三線 3X380V、3X100V,；

   ·電流規格：經互感器接入式：3X1.5(6)A,、3X(6)A;直接接入式：3X5(20)A、3X10(40)A,、3X15(60)A,、3X20(80)A、3X30(100)A;

   ·儀表常數：100imp/kWh-6400imp/kWh（以銘牌標注為準）,；

   ·準確度等級：有功1級,、無功2級；

1

·起動：在參比電壓,、參比頻率及功率因數為1.0的條件下,有功0.004Ιb（1級）,，無功0.005Ιn（2級）電能表能起動并開始連續計量電能。

    ·潛動：具有邏輯防潛動功能,電壓回路加參比電壓115%,，電流回路斷開的情況下,，電能表不產生多余一個脈沖輸出,。

·氣候條件

·電氣參數

4.尺寸及重量

4.1外形及安裝尺寸圖

4.2外形尺寸：270X170X79mm；安裝尺寸：240X150mm

4.3重量： 約2kg
