1.概述

DTS6111三相四線,、DSS6111三相三線型三相電子式電能表是采用集成電路，16位A/D轉換,、數字乘法器,、應用數字采樣處理技術及SMT工藝,，根據工業用戶實際用電狀況所設計、制造的儀表,。該表采用獨立三單元計量模塊能測量三相正向和反向的有功電能,。計量誤差具有穩定性。

主要特點：具有良好的抗電磁騷擾,、低自耗,、精度高、防竊電,、寬量程,、壽命長、可配液顯示電量,。

本電表適用于環境溫度為—10~50℃,，相對濕度不超過85%。

2.功能與特點

1,、具有雙向計量有功電能的功能,，液晶顯示器顯示總電量；

2,、具有RS-485及紅外通訊,，可遠程方便地抄出電能表的總電量；

3,、可設置或回抄：總電量,、儀表常數、表地址,、表密碼等參數,；

4、具有編程開關,，可在線編程,；

5、芯片內部具有看門狗系統,，使數據安全可靠,，停電數據保存長久（連續停電可保存１０年以上）；

6,、互相隔離的電源,，分別為CPU、計量部分及RS485接口提供可靠的工作電源,。

7,、具有斷相指示功能。

8,、通訊規約

按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—2007中華人民共和國電力行業標準執行,。

3.工作原理

DTS6111三相四線,、DSS6111三相三線型三相靜止式電能表工作原理如圖1所示。

本電能表采用三相供電方式,，并在任一單相供電情況下能正常工作,。

電能表工作時，電壓,、電流經取樣電路分別取樣后,，送至大規模專用集成電路緩沖放大、再由16位A/D轉換器轉換成數字信號,，經數字乘法器運算后,，送到CPU進行處理，最后,，CPU將處理過的數據根據需要送至顯示部分,、步進計數器等輸出單元,。

4.規格型號及技術指標

4.1規格型號

型號	準確度 等  級	參比電壓 Un	額定電流 Ib	接入方式	儀表常數 imp/kWh
DTS6111 DSS6111	0.5,，1	3X220/380 3X57.7/100	1.5(6)	互感式	1600
			10(40)	直接式	400
			15(60)	直接式	400
			20(80)	直接式	160

4.2基本誤差（平衡負載誤差極限）

電流值	功率因素（COSφ）	基本誤差（%）
		0.5	1
0.01Ib≦I<0.05Ib	1.0	±1.0
0.02Ib≦I<0.05Ib	1.0		±1.5
0.05Ib≦I	1.0	±0.5	±1.0
0.02Ib≦I<0.1Ib	0.5（感性）	±1.0
0.02Ib≦I<0.1Ib	0.8（容性）	±1.0
0.05Ib≦I<0.1Ib	0.5（感性）		±1.5
0.05Ib≦I<0.1Ib	0.8（容性）		±1.5
0.1Ib≦I	0.5（感性）	±0.6	±1.0
0.1Ib≦I	0.8（容性）	±0.6	±1.0

注：（Ib額定電流Imax最大電流）

4.3起動

在參比電壓，參比頻率及COSφ=1.0的條件下,，負載電流為0.001Ib(0.5級),、0.002Ib(1級)儀表應能連續計量電量。

4.4潛動

 電壓回路加額定電壓115%,，電流線路中無電流時,，儀表的測試輸出不應產生多于一個的脈沖。

4.5電壓范圍

    正常工作電壓：0.9Un-1.1Un

    極限工作電壓：0.8Un-1.15Un

4.6功耗

電壓線路功耗：≦2W和5VA

電流線路功耗：≦1VA

   4.7氣侯條件

正常工作溫度：  -10℃   +45℃ 極限工作溫度：  -20℃   +55℃

存貯和運輸溫度：-25℃   +70℃一年中的30天（以自然方式擴散）濕度可達95%,，其余時間有時可達85%,。

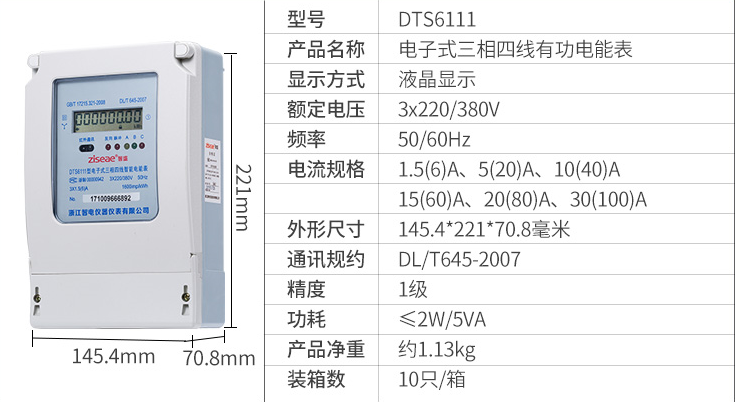

4.8機械尺寸

外形尺寸：228mm×144mm×72mm

4.9重量：約1.2kg

5.安裝和接線

5.1電表在出廠時經檢驗合格，并加封鉛印,。如無鉛印或貯存過久,，應請有關部門重新校驗加封，方可安裝使用,。

5.2電表上部有掛鉤螺釘孔,，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4X10或M4X12普通螺釘固定在接線板上,。電能表的安裝,、尺寸如圖下：

5.3電表應按照端鈕盒蓋反面所貼的接線圖正確接線，擰緊接線螺釘,。



5.3.1功能端子接線：（圖4.1）

 SHAPE  \* MERGEFORMAT

5.3.2電源端子接線圖

DTS6607型三相四線直接式接線圖（圖4.2）



DSS6607型三相四線經電流互感器接線圖（圖4.3）

     DSS6607型三相三線直接式接線圖（圖4.3）

DSS6607型三相三線經電壓電流互感器接線圖（圖4.4）



6.運輸和存貯

產品在運輸和拆封時不應受到劇烈沖擊,，并根據GB/T15464-1995《儀器儀表包裝通用技術條件》規定運輸和存貯,。

    庫存和保管應在原包裝條件下存放在支架上,，疊放高度不應超過5層,。

保存的地方應清潔,，其環境溫度應為0-40℃,，相對濕度不超過85%,，且在空氣中不含有足以引起腐蝕的有害物質。

7.保證期限

電能表自出廠日起,，在用戶遵守說明書規定要求,，且制造廠鉛封仍完整的條件下,，若發現電能表不符合技術條件所規定的要求時,，公司給予一年包退,，三年包換,，五年包修。

附錄:

數據標識

數據名稱	標識符	數據格式	數據長度	讀寫特性
當前有功總電能	9010	XXXXXX.XX	4	只讀
當前電量數據塊	901F		20	只讀
電表常數	C030	NNNNNN	3	只讀
電表號	C032	NN……..NN	6	讀寫
密碼權限及密碼	C212	NNNNNNNN	4	寫
*凍結有功電能量	9A10	XXXXXX.XX	4	只讀
電能總底度	C119	NNNNNN.NN	4	寫
反向有功總電能	9020	NNNNNN.NN	4	只讀
*斷、送電控制	C028	NNNN	2	寫
電表運行狀態字	C020	狀態字	1	只讀
