一,、概述

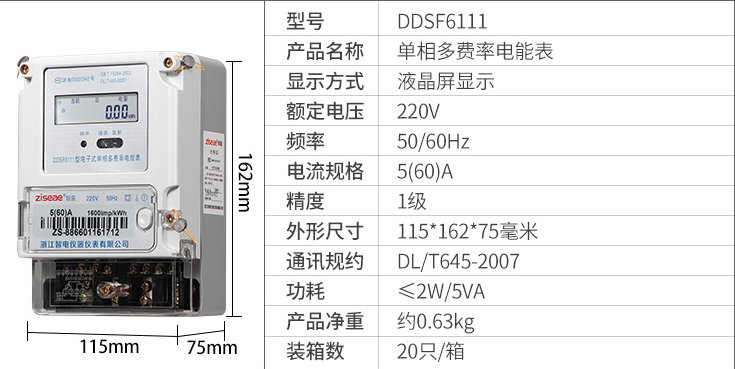

DDSF6111單相電子式多費率電能表,，采用單片機處理系統設計而成，具有電路簡單,、可靠性高,、成本低等優點,。該產品軟件、硬件,、結構設計技術先進，計量精度高,，結合單片機資源,，實現電能分時計量，具有紅外及RS-485通信功能,，抗干擾,、防攻擊性能好，工作溫度范圍寬,，能長期穩定可靠工作,。該產品各項性能指標符合國家GB/T 17215-2002《1級和2級靜止式交流有功電能表》、GB/T 15284-2002《復費率(分時)電能表特殊要求》,、DL/T 645-2007《多功能電能表通信規約》等標準的技術要求,。
電能計量脈沖經光電耦合器送CPU處理,，運算后按峰,、平、谷分別存儲于存儲器中,；并通過紅外和RS485接口與外界通訊,；時鐘為硬時鐘，保證時間的準確性,。
三,、主要功能
（1） 具有計量正、反向有功電能功能,，反向電能按正向電能累計,，但反向電能仍單獨存儲。無論是通信,、時段切換，正,、反向有功電能切換,，皆不會影響脈沖累計的準確性。（2） 可進行4種費率（尖,、峰、平,、谷）8個時段設置，可跨越零點,，時段狀態不會受斷,、送電及其他惡劣工作環境的影響而改變。
（3） 電能量按尖,、峰、平,、谷及總電量、反向總,、尖,、峰、平,、谷電量分別計量,、存儲,。
（4） 電表內能存儲前12個月的凍結數據，其中包括尖,、峰,、平、谷,。電能量數據凍結日為每月1-28日內任意時日,，默認為每月1日00：00。
（5） 電池采用針焊式備用綠環保鋰電池,，斷電后,，備用鋰電池至少可連續提供內置時鐘正常工作10年。
（6） 可通過紅外和RS-485通信接口完成編程和抄表操作,。
（7） 電表具有有功電能指示燈及電能脈沖輸出,。
（8） 電表采用LCD顯示方式，可循顯時間,、日期,、電量等參數，允許設置循顯時間和循顯內容（具體情況請參閱附錄）,。電能量顯示位數為6位整數，1位小數,。缺省設置為全顯，并且每項顯示時間為5s,。
（9） 電表采用硬件時鐘電路,。內置時鐘具有日歷計時、閏年自動切換功能；
（10）斷電后,，所有存儲數據不丟失，,。反復斷電與上電,，電量及脈沖數不會有變化。
（11）事件記錄功能：可測量最大需量及發生時間,；記錄編程發生時間及次數,、斷電發生時間及次數等。
（12）具有停電顯示功能,，寬溫,、寬屏液晶顯示。
(13)具有時鐘檢測輸出口功能,，便于定期檢測時鐘的準確度,。
（1）參比電壓： 220V
（2）參比電流： 2.5（10）A 5（20）A 10（40）A 20（80）A
（3）參比頻率： 50Hz
（4）精度等級： 1.0級
（5）脈沖常數： （見銘牌標注）
（6）日計時誤差： ≤0.5s/d（25℃±2℃）
（7
（8）電池容量： 1000mAh
（9）紅外通訊距離：5m（光輻射角小于15度）
（10）RS485總線終：256個,通訊波特率：1200bps～2400bps
（11）起動電流：電表在額定電壓,，額定頻率及功率的條件下為0.004Ib
（12）潛動：當電表的線路無電流，而加于線路上的電壓為額定值的115%時,，輸出脈沖不多于一個。
（1） 正常工作電壓：0.9---1.1額定電壓
（2） 極限工作電壓：0.75--1.15額定電壓
（3） 功率消耗：小于2W、6VA
（1） 正常工作溫度：-10℃---45℃
（2） 極限工作溫度：-25℃---55℃
（3） 貯存和運輸溫度：-25℃---70℃
（4） 年平均相對濕度：小于85%
