一,、導軌式電能表行業介紹

隨著經濟的飛速發展,，各行各業對電的需求越來越大，電力資源緊缺和不同時間用電量不均衡的現象依然嚴重,。隨著智能電網建設的進一步推進,，電子式電表將呈現出完全取代感應式電表的趨勢,，并逐步向“智能電表”過渡。目前的電能表在軟件中采用多種抗干擾和容錯技術,，如交流采樣中的傅里葉快速濾波技術,、基于A/D轉換和DSP數據處理技術測量技術、軟件誤差校準技術,、開關量輸入的延時復選濾波技術等,，以提高整機的抗干擾能力,。

二、導軌式電表產品概述：

 電力計量類儀表適用于低壓計量的交流電參數及有功電度,、無功電度,，具有測量精度高、性能穩定可靠,、長壽命,、體積小、重量輕,、功耗低,、操作簡便、易于實現管理功能的擴展,、一表多用等特點,。可廣泛應用于電力行業的電能測量及用電自動化管理領域,，如樓宇,、商場、會展中心,、學校、機場,、港口,、工廠、寫字樓及公共設施等場所,。

導軌式安裝電能表是我公司集多年的電表設計經驗,，所推出的一款微型智能電能表，它用于380V/220V終端照明系統,，采用標準DIN35mm導軌式安裝,，結構模數化設計，寬度與微型斷路器匹配,，可方便安裝于照明箱內,。

電表采用LCD顯示，測量電能及其它電參量,，可進行時鐘,、費率時段等參數設置，并具有電能脈沖輸出功能,?？捎肦S485通訊接口與上位機實現數據交換。

導軌式安裝電能表具有體積小巧,、精度高,、可靠性好,、安裝方便等優點，性能指標符合國標GB/T 17215,、GB/T 17883和電力行業標準DL/T614對電能表的各項技術要求,，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核,。

三,、產品執行標準：

符合GB/T17215.321-2008和IEC62053-21國際標準中1級和2級靜止式交流有功電能表相關技術要求。采用LCD顯示,，具有電能脈沖輸出功能,；可用RS485通訊接口與上位機實現數據交換，方便了用電自動化管理,。采用微電子技術計量電能,，電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號,。該產品適應電壓范圍寬,、可靠性高、壽命長,、精度高,、功耗低，并且具有防竊電等功能,。

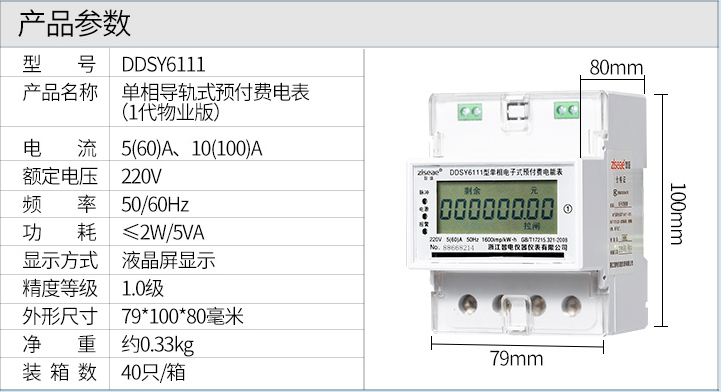

四,、規格和主要技術參數

1、規格型號

規格 型號	精度等級	電壓規格 (V)	電流規格（A）
DDSY6111	1.0	220	5（60）  10（100）

2,、主要技術參數：

a,、基本誤差:

負載電流	功率因數	百分?jǐn)?shù)誤差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax		±0.6
0.1Ib≤I<0.2Ib	0.5（滯后）      0.8（超前）	±1.0
0.2Ib≤I≤Imax		±0.6

b、氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W,，3.0VA,；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍：  220V±10%

工作溫度范圍：-25℃~ +65℃

五、安裝與使用

   1,、電表在出廠時經檢驗合格,，并加封鉛印，可安裝使用,，如無鉛封或貯存過久,，應請有關部門重新校驗加封，方可安裝使用,。

   2,、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上,，電表高度約1.8m左右,。

   3、按圖一,、圖二安裝和接線,，擰緊接線螺釘，并緊固端鈕盒內連接板,。

   4,、經互感器接入式電表其示數須乘以變比后，才是實際電能數,。

   5,、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張,。

 6,、購電準備：購電前，用戶須將IC卡插入卡座一次,，便于將表內數據送回計算機數據庫,。

   7、購電方式：售電時,，將IC卡插入IC卡讀寫器,，同時操作計算機，將用

戶編號,、預購電量,、報警電量、限容方式及限容功率等加密寫入IC卡,。

   8、電卡使用：將購電卡插入卡座內,，如是有效購電卡,，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：剩余金額,、購電金額,、總購金額、總用電量,、用戶編號,、常數，拔卡請妥善保存,。

   9,、運行顯示：電表運行過程中，輪流顯示表內剩余金額、購電金額,、總購金額,、總用電量、用戶編號,、常數,。

10、超容報警：電表運行過程中,，如果“報警指示燈”快速閃爍顯示,，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式,，則超容用電60秒后,，將拉閘3分鐘；如用戶插卡響應可立即恢復供電,。

11,、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入,，顯示器顯示“Error=10”提示,，卡內電量仍有效。

  12,、 預警提醒：當表內剩余電量小于“聲光報警電量”時,，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電。

13,、 斷電警告：當表內剩余電量小于“拉閘報警電量”時,，“報警指示燈”常亮，液晶上顯示“拉閘”提示符,，繼電器拉閘,，此時用戶可以將購電卡插入電表一次，電表會合閘,，“報警指示燈”繼續常亮,，此時用戶應將快去供電部門購電，以免不能及時購電而無法用電,。如果拉閘后找不到本表IC卡,，可借用鄰居IC卡插入，以恢復供電,。

14,、 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒,。

15,、 故障申報：剩余電量顯示為零或負值時,，顯示“拉閘”提示符，如電表仍繼續運行,，用戶應立即購電,，并主動向供電部門反映情況。
