概述：

DDSF6111-4單相電子式多費率電能表是采用先進的電能計量芯片,，與成熟的多費率技術相結合設計而成,，應用數字采樣處理技術及SMT工藝，根據居民實際用電狀況所設計,、制造的電能儀表,。該表實現分時計量，設定日自動轉存數據,，LCD顯示等功能,。該表可進行4種費率、10個時段,、4個時區及12位表號等設置,，并具有電能測試脈沖輸出功能。該表性能指標符合GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》,、GB/T 15284-2002《多費率電能表特殊要求》和通信規約符合DL/T645-2007《多功能電能表通信規約》的要求,。

功能特點：

1、計量功能

2,、多費率功能

2.1可設置尖,、峰、平,、谷4種費率,，10個日時段。時段最小間隔為1分鐘，時段可跨越零點,設置時從小到大排列,。

2.2任意時段的起始及終止的實際時間和預置時間誤差<5s,。

2.3電能表采用硬件時鐘電路，并具有溫度補償電路,，以保證在正常工作環境下,，時鐘誤差控制在30s/月之內，內置時鐘具有日歷,、計時,、閏年自動切換功能。采用獨立鋰電池為時鐘供電,，以便斷電后維持時鐘工作電池容量≥1.0Ah,，電池壽命在10年以上，且連續工作時間大于3年,。

3,、顯示內容：電流、電壓,、功率,、費率時段、頻率,功率因素等,。

4,、通訊功能：支持DL/T645或Modbus-RTU協議

5、輸出功能：無源脈沖輸出

6,、具有電池失壓報警功能

技術規格：

◆ 電壓：220V/230V±20%

◆ 頻率：50Hz

◆ 電流規格：1.5(6)A  5(20)A  10(40)A  15(60)A  20(80)A  30(100)A

◆ 電壓回路功耗：≤2.0W  5VA

◆ 電流回路功耗：≤1VA(Ib)

◆ 正常工作溫度：-15℃～+55℃

◆ 存貯運輸溫度：-25℃～+70℃

◆ 環境濕度：≤85%

◆ 產品壽命：大于10年

◆ 外型尺寸：79mm×100mm×80mm

◆ 重量：約0.4KG

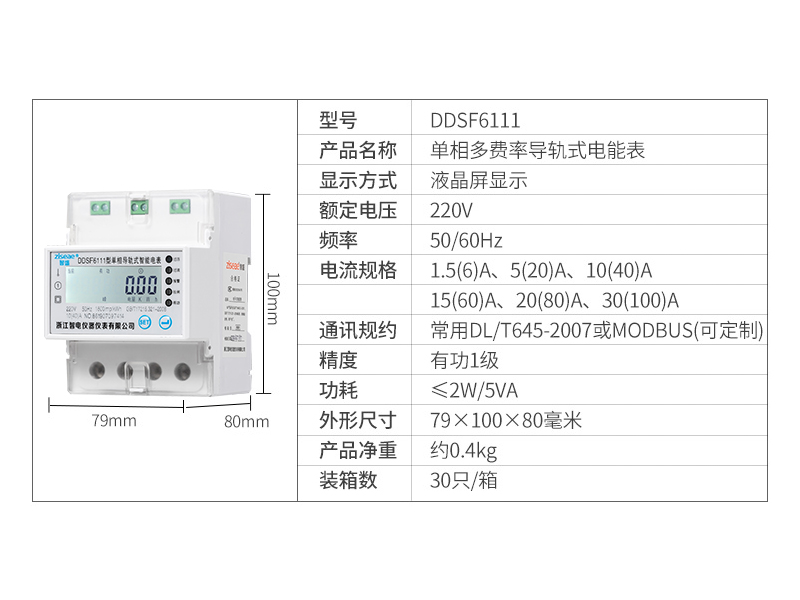

產品參數：

接線方式：
