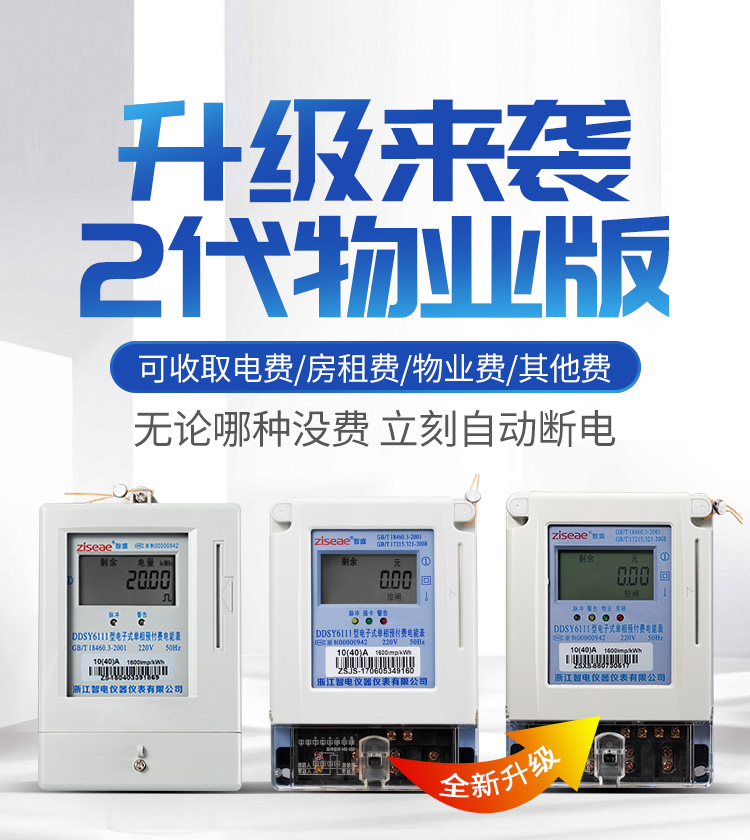

一、插卡電表概述

DDSY6111型電子式單相插卡預付費電表,，采用集成電路設計,，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據,，可保證整機穩定工作,，精度高、高過載,、低功耗,，可靠性能高,。內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷,，實現督促用戶先買電后用電的功能,。

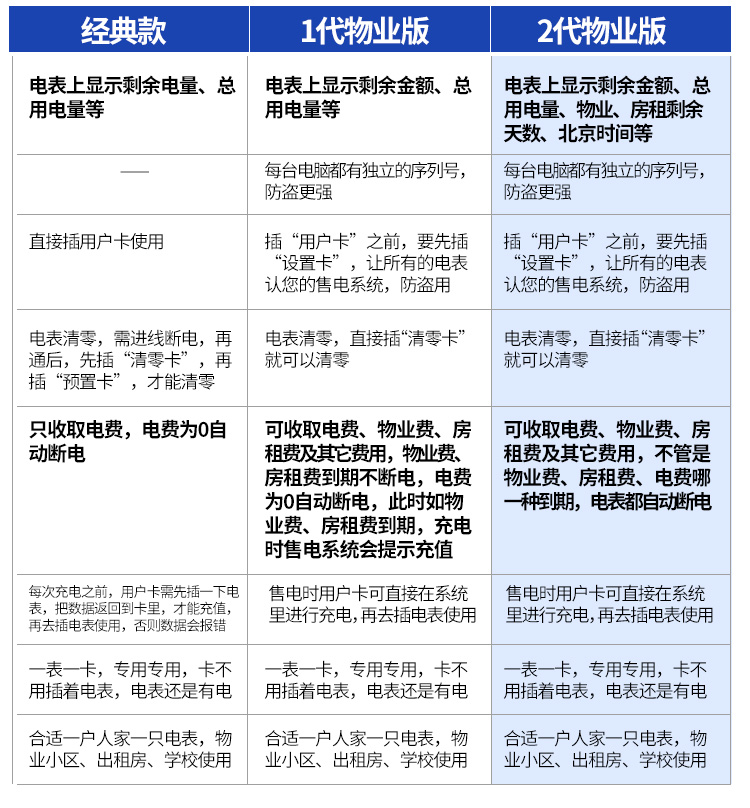

主要特點：應用計算機管理，先購電后用電,；在額定電流范圍內能限制使用功率（由供電部門限定）,；一表一卡，?？▽Ｓ?，失卡不失電，補卡再用,；電卡能雙向傳遞數據,，能自動斷電告警用戶購電；電量為零時,，自動拉閘斷電,；并具有一定的防竊電軟件設計等。

二,、工作原理

1,、工作原理圖

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號,，經乘法器得到電壓電流乘積信號,，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻,，驅動步進電機計量電度,。

2、數據處理

電能計量脈經光電耦合器送CPU處理,，運算后存儲于存儲器中,。由計算機管理信息系統，通過IC卡讀寫器,，寫入一定電量和監控要求的IC卡輸入表內微處理器系統,，經CPU運算后,，提供顯示,、報警狀態信號。

三,、規格型號及技術參數：

1,、規格型號

2,、主要技術參數：

a、基本誤差:

b、電氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W,，3.0VA,；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍：  220V±10%

工作溫度范圍：-25℃~ +55℃

四、安裝與使用

   1,、電表在出廠時經檢驗合格,，并加封鉛印，可安裝使用,，如無鉛封或貯存過久,，應請有關部門重新校驗加封，方可安裝使用,。

   2,、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火,，不易振動的墻上,，電表高度約1.8m左右。

   3,、按圖一,、圖二安裝和接線，擰緊接線螺釘,，并緊固端鈕盒內連接板,。

   4、經互感器接入式電表其示數須乘以變比后,，才是實際電能數,。

   5、一表一卡：用戶持有的IC卡不能互換,，遺失時應到供電部門(售電處)補購一張,。

   6、購電準備：購電前,，用戶須將IC卡插入卡座一次,，便于將表內數據送回計算機數據庫。

   7,、購電方式：售電時,，將IC卡插入IC卡讀寫器，同時操作計算機,，將用戶編號,、預購電量、報警電量,、限容方式及限容功率等加密寫入IC卡,。

   8,、電卡使用：將購電卡插入卡座內，如是有效購電卡,，則電表自動將數據讀入表內,，LCD(LED)表顯示屏依次顯示：購電量(P0== XXXX)、總購電量(P=XX XXXX),、購電次數(PC== XXXX),、報警電量(P1==XXXX)、賒欠限量(P2== XXXX),、限容功率(F0X= XX:XX),。拔卡請妥善保存。

   9,、運行顯示：電表運行過程中,，輪流顯示表內剩余電量、總用電量,。

   10,、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示,，則警告用戶已超容用電,。如該電表被設置為超容斷電限容方式，則超容用電30秒后,，將拉閘3分鐘,，并倒計時顯示(180秒)恢復供電時間；如用戶插卡響應可立即恢復供電,。

11,、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入,，顯示器顯示“剩余限量”提示,，卡內電量仍有效。

   12,、 預警提醒：當表內剩余電量小于“報警電量”的2倍時,，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應,，“報警指示燈”閃爍間隔變?yōu)?秒,，可以避免斷電警告,。

   13,、 斷電警告：如在預警提醒時用戶未插卡響應,且設置超容報警,，則當剩余電量為用戶約定的報警電量（或本次購電量的10％）時,，電表拉閘斷電警告,，顯示“拉閘”提示符,，此時將IC卡在卡座上插一次即恢復供電,。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入,，以恢復供電,。

   14、 購電提醒：當表內剩余電量小于“報警電量”時,，“報警指示燈”將常亮提醒,。

   15、 故障申報：剩余電量顯示為零或負值時,，顯示“拉閘”提示符,，如電表仍繼續運行，用戶應立即購電,，并主動向供電部門反映情況,。

圖一 外形圖

圖二 接線圖

五、運輸與貯存

1,、表在運輸和拆封時不應受到劇烈沖擊,。

2、 能表應保存在原包裝內,，環境溫度為-25℃ ~ +55℃,，相對濕度不超過85%，空氣中無腐蝕性氣體的環境中,。電能表在貨架上貯存時,，整箱疊放高度不超過5箱，拆箱后單只包裝的電能表疊放高度不超過10只,。
