一,、插卡電表概述

DDSY6111型電子式單相預付費電表,，采用集成電路設計，全自動表面貼裝（SMT）生產工藝制造,。電能表的線路設計和元器件選擇以較大的環境允差為依據,，可保證整機穩定工作，精度高,、高過載、低功耗，可靠性能高,。內置磁保持繼電器,。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能,。

主要特點：應用計算機管理,，先購電后用電；在額定電流范圍內能限制使用功率（由供電部門限定）,；一表一卡,，專卡專用,，失卡不失電,，補卡再用；電卡能雙向傳遞數據,，能自動斷電告警用戶購電,；電量為零時，自動拉閘斷電,；并具有一定的防竊電軟件設計等,。

二、工作原理

1,、工作原理圖

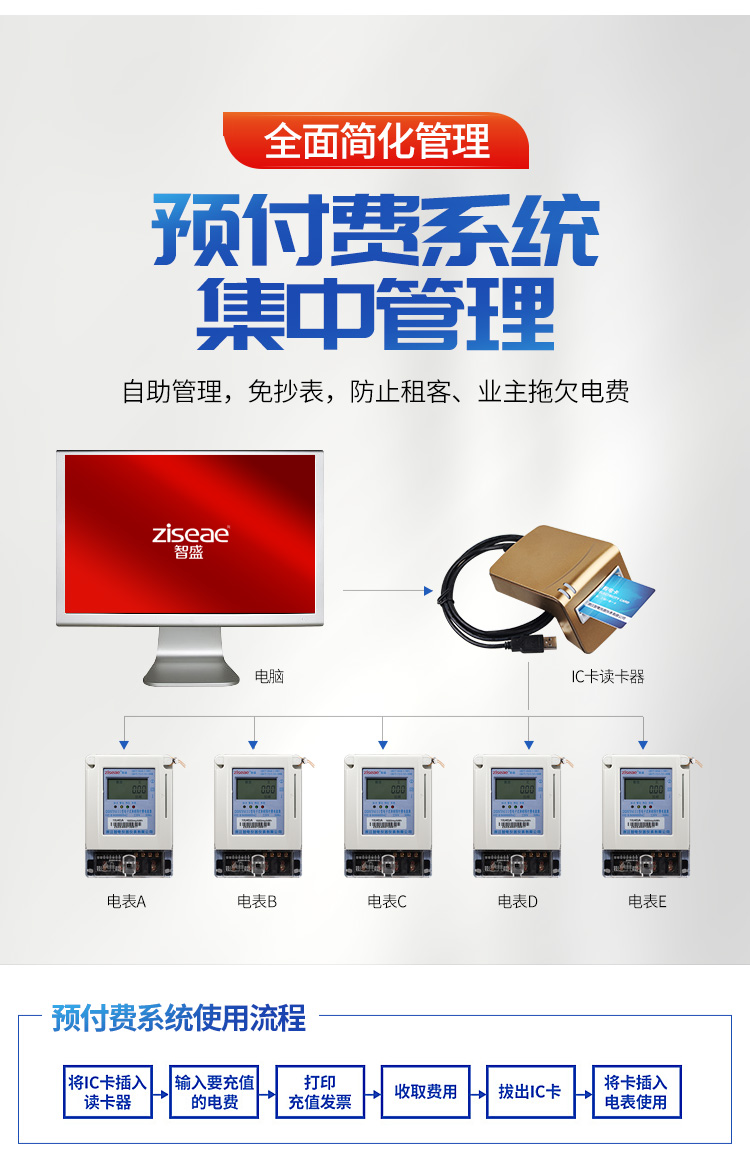

是由分壓器取得電壓采樣信號,，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號,，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖,，通過分頻，驅動步進電機計量電度,。

2,、數據處理

單相預付費電表的電能計量脈經光電耦合器送CPU處理,，運算后存儲于存儲器中,。由計算機管理信息系統，通過IC卡讀寫器,，寫入一定電量和監控要求的IC卡輸入表內微處理器系統,，經CPU運算后，提供顯示,、報警狀態信號,。

三、規格型號及技術參數：

1,、規格型號

規格 型號	精度等級	電壓規格 (V)	電流規格（A）

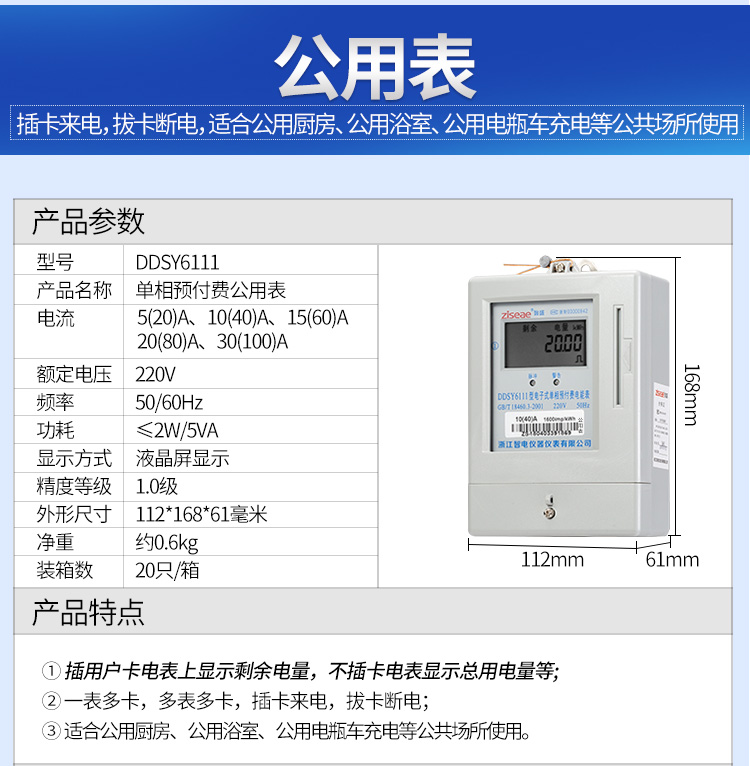

DDSY6111	1.0	220	5(20)、10(40),、15（60）20（80）30(100)

2,、主要技術參數：

a、基本誤差:

負載電流	功率因數	百分?jǐn)?shù)誤差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.5
0.1Ib≤I≤Imax		±1.0
0.1Ib≤I<0.2Ib	0.5（滯后）      0.8（超前）	±1.5
0.2Ib≤I≤Imax		±1.0

b,、電氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W,，3.0VA；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍：  220V±10%

工作溫度范圍：-25℃~ +55℃

四,、安裝與使用

   1,、單相預付費電表在出廠時經檢驗合格，并加封鉛印,，可安裝使用,，如無鉛封或貯存過久，應請有關部門重新校驗加封,，方可安裝使用,。

   2、電表應安裝在干燥通風的地方,，安裝電表的底板應固定在堅固耐火,，不易振動的墻上，電表高度約1.8m左右,。

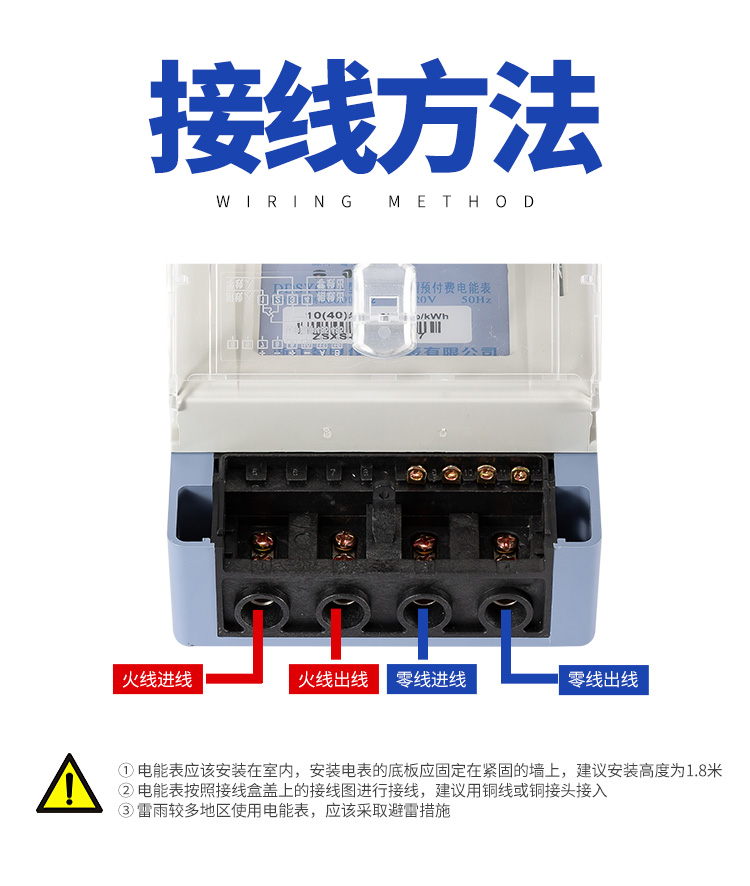

   3,、按圖一、圖二安裝和接線,，擰緊接線螺釘,，并緊固端鈕盒內連接板。

   4,、經互感器接入式電表其示數須乘以變比后,，才是實際電能數。

   5,、一表一卡：用戶持有的IC卡不能互換,，遺失時應到供電部門(售電處)補購一張。

   6,、購電準備：購電前,，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫,。

   7,、購電方式：售電時，將IC卡插入IC卡讀寫器,，同時操作計算機,，將用戶編號,、預購電量、報警電量,、限容方式及限容功率等加密寫入IC卡,。

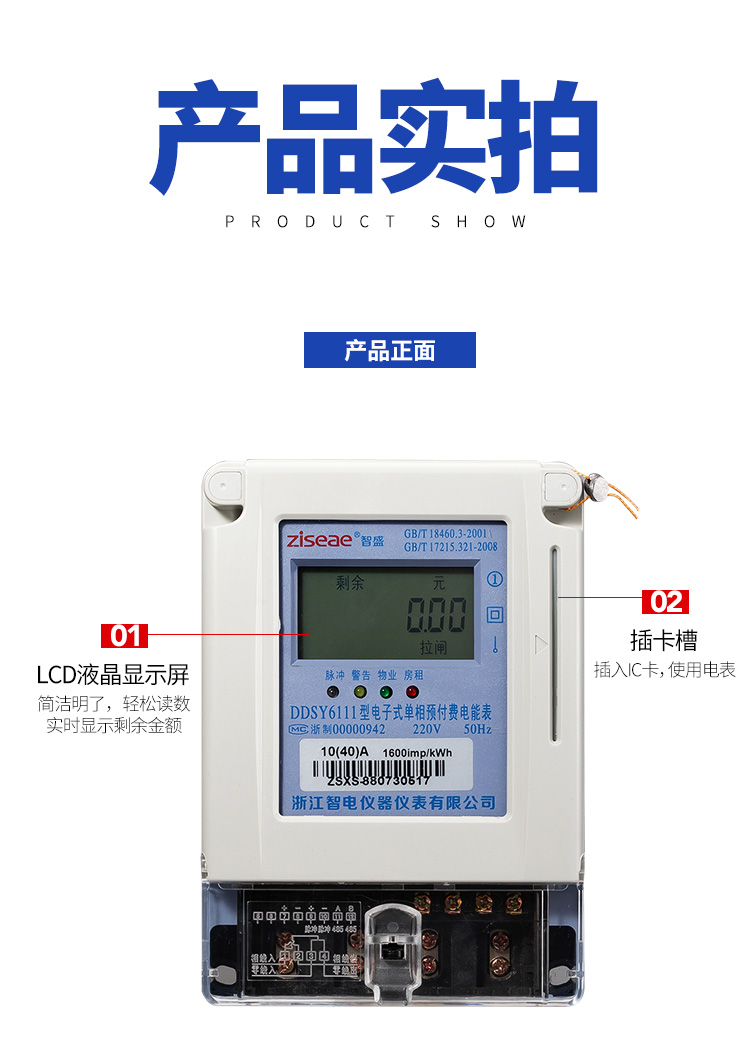

   8、電卡使用：將購電卡插入卡座內,，如是有效購電卡,，則電表自動將數據讀入表內，LCD(LED)表顯示屏依次顯示：購電量(P0== XXXX),、總購電量(P=XX XXXX),、購電次數(PC== XXXX)、報警電量(P1==XXXX),、賒欠限量(P2== XXXX),、限容功率(F0X= XX:XX)。拔卡請妥善保存,。

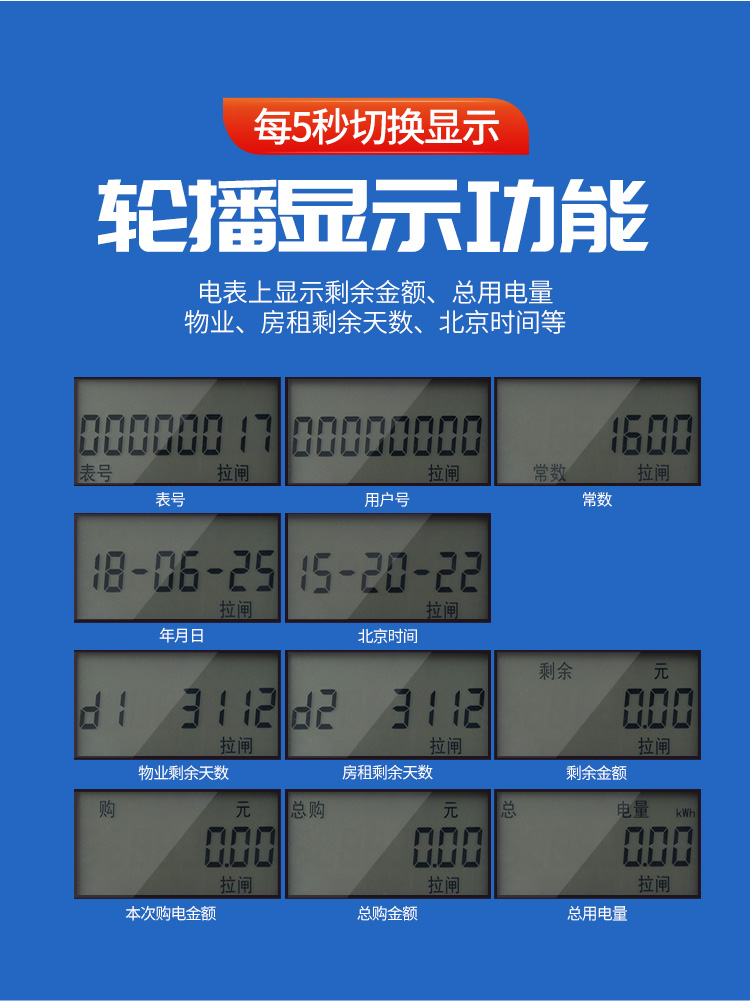

   9,、運行顯示：電表運行過程中，輪流顯示表內剩余電量,、總用電量,。

   10、超容報警：電表運行過程中,，如果“報警指示燈”快速閃爍顯示,，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式,，則超容用電30秒后,，將拉閘3分鐘，并倒計時顯示(180秒)恢復供電時間,；如用戶插卡響應可立即恢復供電,。

11、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh),，則購電量不讀入,，顯示器顯示“剩余限量”提示，卡內電量仍有效,。

   12,、 預警提醒：當表內剩余電量小于“報警電量”的2倍時,，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電,，此時如用戶插卡響應，“報警指示燈”閃爍間隔變?yōu)?秒,，可以避免斷電警告,。

   13、 斷電警告：如在預警提醒時用戶未插卡響應,且設置超容報警，則當剩余電量為用戶約定的報警電量（或本次購電量的10％）時,，電表拉閘斷電警告,，顯示“拉閘”提示符，此時將IC卡在卡座上插一次即恢復供電,。如果拉閘后找不到本表IC卡,，可借用鄰居IC卡插入，以恢復供電,。

   14,、 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒,。

   15,、 故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符,，如電表仍繼續運行,，用戶應立即購電，并主動向供電部門反映情況,。

圖一 外形圖

圖二 接線圖

五,、運輸與貯存

1、表在運輸和拆封時不應受到劇烈沖擊,。

2,、 能表應保存在原包裝內，環境溫度為-25℃ ~ +55℃,，相對濕度不超過85%,，空氣中無腐蝕性氣體的環境中。電能表在貨架上貯存時,，整箱疊放高度不超過5箱,，拆箱后單只包裝的電能表疊放高度不超過10只。
