一、插卡電表概述
DDSY6111型電子式單相插卡預付費電表,,采用集成電路設計,全自動表面貼裝(SMT)生產工藝制造,。電能表的線路設計和元器件選擇以較大的環境允差為依據,可保證整機長期穩定工作,,精度高,、高過載、低功耗,,內置磁保持繼電器,。通過控制繼電器實現控制負載的通與斷,實現督促用戶先買電后用電的功能,。
主要特點:應用計算機管理,,先購電后用電;在額定電流范圍內能使用功率(由供電部門限定),;一表一卡,,??▽S茫Эú皇щ?,補卡再用,;電卡能雙向傳遞數據,能自動斷電告警用戶購電,;電量為零時,自動拉閘斷電,;并具有一定的防竊電軟件設計等,。
二、工作原理
1,、工作原理圖
電能表由分壓器取得電壓采樣信號,,分流器取得電流采樣信號,經乘法器得到電壓電流乘積信號,,再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖,,通過分頻,驅動步進電機計量電度,。
2,、數據處理
電能計量脈經光電耦合器送CPU處理,運算后存儲于存儲器中,。由計算機管理信息系統,,通過IC卡讀寫器,寫入一定電量和監控要求的IC卡輸入表內微處理器系統,,經CPU運算后,,提供顯示、報警狀態信號,。
三,、規格型號及技術參數:
1、規格型號
規格 型號 |
精度等級 |
電壓規格 (V) |
電流規格(A) |
DDSY6111 |
2.0 |
220 |
5(20),、10(40),、15(60) 30(100)20(80) |
2、主要技術參數:
a,、基本誤差:
負載電流 |
功率因數 |
百分數誤差限(%) |
0.05Ib≤I<0.1Ib |
1.0 |
±1.5 |
0.1Ib≤I≤Imax |
±1.0 |
|
0.1Ib≤I<0.2Ib |
0.5(滯后) 0.8(超前) |
±1.5 |
0.2Ib≤I≤Imax |
±1.0 |
b,、電氣參數(參比條件):
起動電流: 0.4 % Ib
功耗:電壓線路<1.0W,3.0VA,;
電流線路 < 1.0VA
潛動:具有邏輯防潛動電路
電壓范圍: 220V±10%
工作溫度范圍:-25℃~ +55℃
掉電數據存貯時間>20年
四,、安裝與使用
1、電表在出廠時經檢驗合格,,并加封鉛印,,可安裝使用,,如無鉛封或貯存過久,應請有關部門重新校驗加封,,方可安裝使用,。
2、電表應安裝在干燥通風的地方,,安裝電表的底板應固定在堅固耐火,,不易振動的墻上,電表高度約1.8m左右,。
3,、按圖一、圖二安裝和接線,,擰緊接線螺釘,,并緊固端鈕盒內連接板。
4,、經互感器接入式電表其示數須乘以變比后,,才是實際電能數。
5,、一表一卡:用戶持有的IC卡不能互換,,遺失時應到供電部門(售電處)補購一張。
6,、購電準備:購電前,,用戶須將IC卡插入卡座一次,便于將表內數據送回計算機數據庫,。
7,、購電方式:售電時,將IC卡插入IC卡讀寫器,,同時操作計算機,,將用戶編號、預購電量,、報警電量,、限容方式及限容功率等加密寫入IC卡。
8,、電卡使用:將購電卡插入卡座內,,如是有效購電卡,則電表自動將數據讀入表內,,LCD(LED)表顯示屏依次顯示:購電量(P0== XXXX),、總購電量(P=XX XXXX)、購電次數(PC== XXXX),、報警電量(P1==XXXX),、賒欠限量(P2== XXXX),、限容功率(F0X= XX:XX)。拔卡請妥善保存,。
9,、運行顯示:電表運行過程中,輪流顯示表內剩余電量,、總用電量,。
10、超容報警:電表運行過程中,,如果“報警指示燈”快速閃爍顯示,,則警告用戶已超容用電。如該電表被設置為超容斷電限容方式,,則超容用電30秒后,將拉閘3分鐘,,并倒計時顯示(180秒)恢復供電時間,;如用戶插卡響應可立即恢復供電。
11,、 囤積限量:如果購電量+剩余電量>囤積限量(10000kWh),,則購電量不讀入,顯示器顯示“剩余限量”提示,,卡內電量仍有效,。
12、 預警提醒:當表內剩余電量小于“報警電量”的2倍時,,“報警指示燈”將閃爍(間隔為1秒)顯示提醒用戶購電,,此時如用戶插卡響應,“報警指示燈”閃爍間隔變?yōu)?秒,,可以避免斷電警告,。
13、 斷電警告:如在預警提醒時用戶未插卡響應,且設置超容報警,,則當剩余電量為用戶約定的報警電量(或本次購電量的10%)時,,電表拉閘斷電警告,顯示“拉閘”提示符,,此時將IC卡在卡座上插一次即恢復供電,。如果拉閘后找不到本表IC卡,可借用鄰居IC卡插入,,以恢復供電,。
14、 購電提醒:當表內剩余電量小于“報警電量”時,,“報警指示燈”將常亮提醒,。
15,、 故障申報:剩余電量顯示為零或負值時,顯示“拉閘”提示符,,如電表仍繼續運行,,用戶應立即購電,并主動向供電部門反映情況,。

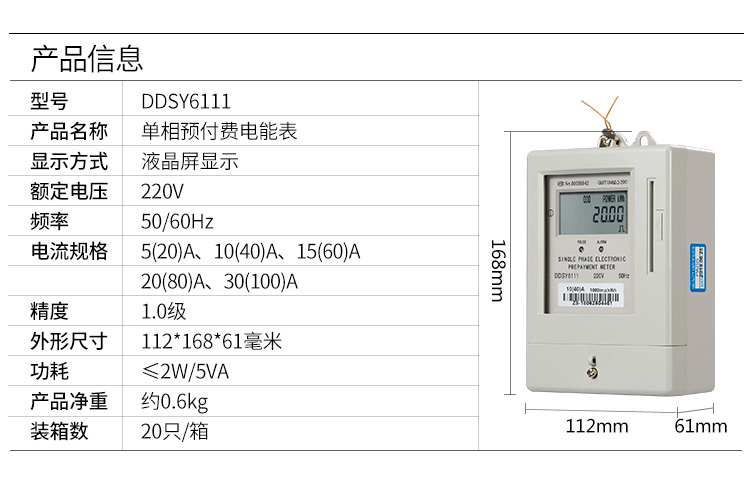

圖一 外形圖
圖二 接線圖
五,、運輸與貯存
1、表在運輸和拆封時不應受到劇烈沖擊,。
2,、 能表應保存在原包裝內,環境溫度為-25℃ ~ +55℃,,相對濕度不超過85%,,空氣中無腐蝕性氣體的環境中。電能表在貨架上貯存時,,整箱疊放高度不超過5箱,,拆箱后單只包裝的電能表疊放高度不超過10只,。
