.  用途.特點和適應范圍

DTSY6111系列插卡式三相電子式預付費電能表系我公司采用集成電路,，16位A/D轉換,、數字乘法器,、應用數字采樣處理技術并由先進的單片機處理系統進行數據的采集,、處理和保存及應用SMT工藝制造的儀表,。適用于計量額定頻率為50Hz或60Hz的三相三線或三相四線交流電網中有功電能的消耗,。

主要特點：應用計算機管理,，先購電后用電,；在額定電流范圍內能限制使用功率（由供電部門限定）,；一表一卡,，專卡專用，失卡不失電，補卡再用,；電卡能雙向傳遞數據,，能自動斷電告警用戶購電；電量為零時,，自動拉閘斷電,；并具有一定的防竊電軟件設計等。

該表供固定安裝在室內使用,，適用于環境溫度不超過-20～+55℃,，相對濕度不超過85%，且空氣中不含有腐蝕性氣體及避免塵砂,、霉菌,、昆蟲等影響。

2.規格型號及技術指標

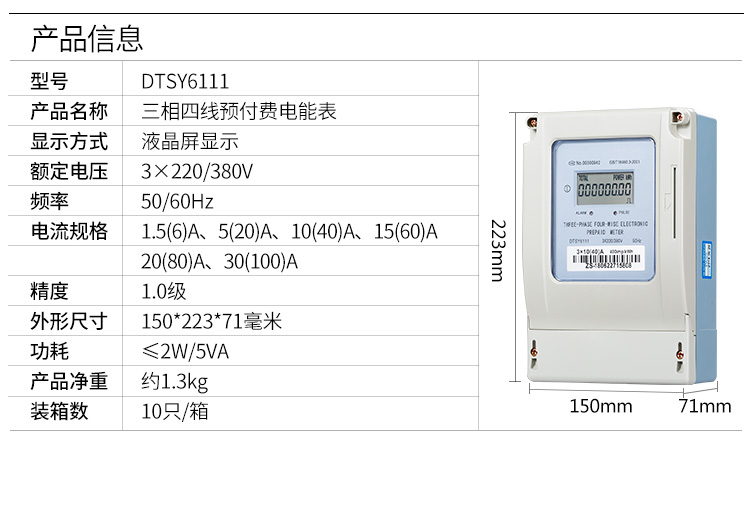

   2.1規格型號

   2.2基本誤差（平衡負載誤差極限）

   注：（Ib額定電流Imax最大電流）

   2.3起動

       在參比電壓,，參比頻率及COSφ=1.0的條件下,，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能連續計量電量,。

   2.4潛動

       電壓回路加額定電壓115%,，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖,。

2.5電壓范圍

   正常工作電壓：0.9Un-1.1Un

   極限工作電壓：0.8Un-1.15Un

2.6功耗

    電壓線路功耗：≦2W和10VA

    電流線路功耗：≦4.0VA

3.工作原理

3.1工作原理方框圖

    電能表由分壓器取得電壓采樣信號,，電流互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號,，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖,。

3.2數據處理

電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中,。由計算機管理信息系統,，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統,，經CPU運算后,，提供顯示、報警,、切斷狀態信號,。

4.安裝與使用

4.1電能表在出廠前經檢驗合格，并加封鉛印,，即可安裝使用,。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗后，方可安裝使用,。

4.2電能表應安裝在室內通風干燥的地方,，可任意位置安裝,，但通常采用垂直掛裝方式安裝，安裝高度建議在1.8米左右,，安裝電能

表的底板應固定在堅固耐火,，不易振動的墻上。

4.3在有污穢及可能損壞機構的場所,，電能表應安裝在保護柜內,。

4.4安裝接線時應按照電能表端鈕蓋上的接線圖或本說明書上的相應接線圖進行接線，最好使用銅接頭引入,，避免因接觸不良而引起電能表燒毀,。

4.5電能表在雷電較多的地區使用時，應采取避雷措施,，以避免因雷擊而損壞電能表,。

4.6電能表的負載能力在0.05Ib~Imax（直接接入式）或0.02Ib~Imax（經互感器接入式）之間，超過這一負載能力,，將會使電能表計量不準或電流線圈發熱而燒毀。

4.7經互感器接入式電能表其示數須乘以變比后才是實際電能數,。

4.8一表一卡：用戶持有的IC卡不能互換,，遺失時應到供電部門（即售電處）補購一張。

4.9購電準備：用戶須將IC卡插入卡座一次,，便于將表內數據送回計算機數據庫,。

4.10購電方式：售電時，將IC卡插入IC卡讀寫器,，同時操作計算機,，將用戶編號，預購電量,，限容方式及限功率等加密寫入IC卡,。

4.11電卡使用：將購電卡插入卡座內，如是有效購電卡,，則電表自動將數據讀入表內,， LCD(LED)表顯示屏依次顯示：購電量(P0== XXXX)、總購電量(P=XX XXXX),、購電次數(PC== XXXX),、報警電量(P1==XXXX)、賒欠限量(P2== XXXX),、限容功率(F0X= XX:XX),。拔卡請妥善保存。

4.12運行顯示：電能表運行過程中,，顯示屏輪流顯示表內剩余電量及總用電量,。

4.13超容報警：電能表運行過程中,，如“報警指示燈”快速閃爍顯示，則警告用戶已經超容用電,；如該用戶被設置為超容斷電限容方式,，則超容用電30秒后，將拉閘3分鐘,，并以倒計時方式顯示（180秒）恢復供電,；如用戶插卡響應可立即恢復供電。

4.14囤積限量：如果購電量+剩余電量＞囤積電量（10000kWh）,，則購電量不讀入,，顯示器顯示“剩余限量”提示，卡內電量仍有效,。

4.15預警提醒：當表內剩余電量小于“報警電量”的2倍時,，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應,，“報警指示燈”閃爍間隔變?yōu)?秒,，可以避免斷電警告。

4.16斷電警告：如在預警提醒時用戶未插卡響應,，且設置超容報警,，則當剩余電量為用戶約定的報警電量（或本次購電量的10%）時，電能表拉閘斷電警告,，顯示“拉閘”提示符,，此時將IC卡在卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡,，可借用鄰居IC卡插入,，以恢復供電。

4.17購電提醒：當表內剩余電量小于“報警電量”時,，“報警指示燈”將常亮提醒,。

4.18故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符,，如電能表仍繼續運行,，用戶應立即購電，并主動向供電局部門反映情況,。

5.外形尺寸

6.功能端子接線

8,、運輸與貯存
8.1 電能表的運輸和拆封不應受到劇烈沖擊，并根據GB/15464-1995《儀器儀表包裝通用技術條件》規定運輸,、貯存,。
8.2 電能表應保存在原包裝箱內，保存地方的環境溫度為-30℃～＋65℃,，相對濕度不超過85%,，且在空氣中不應含有足以引起腐蝕的氣體,，環境溫度不應劇烈變化。
8.3電能表應在原包裝的條件下,，放置在臺架上,，疊放高度不超過五箱，拆箱后單只包裝的電能表疊放高度不超過五只,，內包裝(塑料袋)拆封后的電能表不宜貯存,。
9.保證期限
電能表自出廠日期起18個月內，當用戶完全遵守本說明書規定要求,，并在制造商鉛封仍完整的條件下,，若發現電能表不符合產品標準規定的技術要求時，或有電力及計量部門證明時,，制造商給予免費修理或更換,。
